Multiplekser (MUX)

kali ini saya akan posting tentang multiplekser atau lebih dikenal dengan MUX.

Multiplekser merupakan komponen elektronika yang bisa memilih input yang nantinya akan diteruskan ke bagian output. Untuk pemilihan input mana yang akan di proses, multiplekser memiliki bagian kendali (kontrol).

Jelasnya, multiplekser memiliki banyak input namun hanya memiliki satu buah output. contohnya saja pada IC CMOS 4051. IC ini memiliki 8 input, 1 output dan 3 buah selektor. 3 buah selektor ini merupakan pengontrol nilai input mana yang ingin di proses. karena memiliki 8 input maka selektornya juga berjumlah 3 (3 bit) dan untuk jangkauan dari selektor tersebut mulai dari 000 (0) sampai 111 (7).

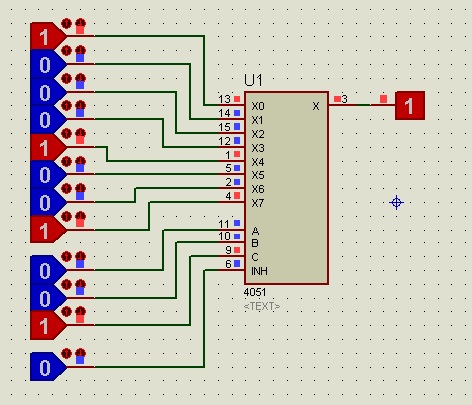

untuk lebih jelasnya.....perhatikan rangkaian di bawah ini



dari rangkaian diatas bisa kita ketahui cara kerja dari IC multiplekser tersebut.
untuk menampilkan logika karakter 1 dari input X4, maka input x4 haruslah berlogika 1 dan selektor CBA berlogika 100 (C=1, B=0, A=1). Namun ketika input pada X4 berubah menjadi 0, maka output X juga akan berlogika 0 selama selektor CBA tetap berlogika 100.


Semoga Bermanfaat ^^

http://news.chivindo.com/233/multiplekser-mux-.html
