Perangkat Pergeseran Sequensial

Register Geser, Kaskade Flip-Flop berbagi clock yang sama, output setiap Flip-Flop dihubungkan ke input 'Data' dari Flip-Flop berikutnya dalam rantai, menghasilkan rangkaian yang bergeser oleh satu posisi 'Bit Array'.

Data yang tersimpan 'Menggeser' yang ada pada inputnya dan 'Menggeser Keluar' bit terakhir dalam array, pada setiap transisi dari input clock.

Register Geser Multidimensi, sehingga 'Data In' dan output tahapnya adalah Bit Array, diimplementasikan hanya dengan menjalankan beberapa Register Geser dari Bit-Length yang sama secara Paralel.

Shift Register dapat memiliki input dan output Paralel dan Serial.
Dikonfigurasikan sebagai
 ➤  'Serial-Iin, Parallel-Out' (SIPO)
 ➤  'Parallel-In, Serial-Out' (PISO)

Tipe yang memiliki input dan tipe serial & paralel dengan output serial & paralel.
Register Geser 'Dua Arah' yang memungkinkan pengalihan di kedua arah:
 ➤  Left → Right (Kiri → Kanan )
 ➤  Right → Left (Kanan → Kiri )
Masukan serial dan keluaran terakhir dari Register Geser dapat dihubungkan untuk membuat  'Circular Shift Register'.

Jenis Shift Register

Latch Data Individual membentuk Register Geser Tunggal digerakkan oleh clock yang menjadikannya perangkat sinkron. IC Shift Register disediakan dengan koneksi sehingga dapat "SET" atau "RESET" sesuai kebutuhan.

 ➤  1. (SIPO) Serial-In to Parallel-Out (74HC595)
Berguna untuk mengendalikan sejumlah besar output, termasuk LED
Register dimuat dengan Data Serial, Satu bit pada satu waktu, dengan data yang disimpan tersedia di output dalam bentuk Paralel.

Asumsi bahwa Flip-Flop (FFA to FFD) baru saja RESET (Input CLEAR) dan Output QA ke QD pada level logika "0" yaitu, tidak ada output data paralel.

Jika logika "1" dihubungkan ke pin input DATA FFA maka clock pertama output dari FFA dan QA akan ke logika "1" dengan output lainnya logika "0".
Asumsikan bahwa pin input Data FFA kembali ke logika "0" memberi satu pulsa Data atau 0-1-0. Dan seterusnya.

 ➤ (SISO) Serial-In to Serial-Out
Data digeser secara serial “IN” dan “OUT” dari register, satu bit suatu waktu baik di arah kiri atau kanan di bawah kontrol clock. Register Geser mirip SIPO, kecuali sebelum data dibaca langsung dalam bentuk paralel dari output QA ke QD, Data mengalir langsung melalui register dan keluar dari ujung yang lain.

Hanya satu output, DATA meninggalkan Shift Register satu bit pada suatu waktu dalam pola serial, maka Serial-in ke Serial-Out Shift Register atau SISO.

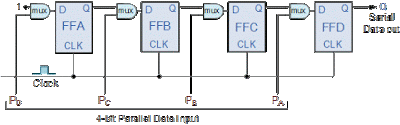

 ➤  (PISO) Parallel-In to Serial-Out (74HC165)
Untuk mengumpulkan sejumlah besar input, seperti tombol.
Data paralel dimuat ke dalam register secara bersamaan dan digeser keluar dari register secara serial satu bit pada suatu waktu di bawah kontrol clock.

Pergeseran Serial-Out, cara yang berlawanan dengan Serial-In ke Paralel-Out. Data dimuat ke dalam register dalam format paralel di mana semua bit data memasukkan input secara bersamaan, ke pin input paralel PA ke PD Register.

Kemudian dibaca secara berurutan dalam Mode Shift-Kanan normal dari register di Q mewakili data yang ada di PA ke PD. Data dikeluarkan satu bit pada setiap siklus clock dalam format serial.

 ➤  (PIPO) Parallel-In to Parallel-Out
Data paralel dimuat secara bersamaan ke dalam register, dan ditransfer bersama ke output masing-masing oleh pulsa clock yang sama.

  ➤  (Universal) Bidirectional Shift Register (74HC194)
Pergerakan arah data melalui Register Geser dapat berupa
 ⇶  Ke kiri, (Pergeseran kiri) ke kanan
 ⇶  Ke kanan, (Pergeseran kanan) ke kiri
 ⇶  Rotasi, kedua pergeseran kiri dan kanan
dalam register yang sama sehingga membuatnya Bidirectional.

74HC194 Bi-direction Shift Register, Beroperasi di semua mode dan variasi input atau output serial dan paralel. Diagram fungsional 74HC194 yang menyoroti pin kontrol, clock, input dan output. Kontrol kiri / tulis untuk menentukan arah ke mana data digeser, baik kanan atau kiri.

  ➤  Counter

Penghitung, Disebut Rotate Shift Register pada dasarnya register geser dengan outputnya dimasukkan kembali ke dalam perangkat sebagai input sehingga menciptakan pola tertentu.

Ring Counter

Jenis penghitung Shift Register adalah Penghitung Cincin. Dasarnya adalah jenis penghitung di mana output dari bit paling signifikan diumpankan kembali sebagai input ke bit yang paling tidak signifikan.

4-Bit Ring Counter

Ketika pulsa clock diterapkan, output setiap tahap bergeser ke yang berikutnya, dan siklus terus berjalan. Ketika clear diaktifkan tinggi, semua Flip Flop kecuali yang pertama (diatur ke 1) di Reset ke Nol.

Ringkasan Shift Register

Shift Register sederhana dapat dibuat menggunakan D-type flip-Flops, satu Flip-Flop untuk setiap bit data.

Output dari Flip-Flop terhubung ke input D dari flip-flop di sebelah kanannya.

Shift Register menyimpan data dalam memori mereka yang dipindahkan atau "Bergeser" ke posisi yang diperlukan pada setiap pulsa clock.

Setiap Pulsa clock menggeser isi register satu posisi bit ke kiri atau kanan.

Bit Data dimuat satu bit pada suatu waktu dalam konfigurasi Input Seri (SI) atau dimuat secara bersamaan dalam konfigurasi Input Paralel (PI).

Data dapat dihapus dari register satu bit pada suatu waktu untuk Output Seri (SO) atau dihapus semua pada saat yang sama dari Output Paralel (PO).

Aplikasi Shift Register, konversi data - Serial dan Paralel / Paralel ke Serial.

Shift Register diidentifikasi secara individual sebagai SIPO, SISO, PISO, PIPO, atau Shift Register Universal dengan semua fungsi dalam satu perangkat.

Aplikasi Shift Register

1. Parallel to Serial Conversion.
Digunakan untuk mengurangi jumlah kabel, atau jalur yang diperlukan untuk komunikasi antara dua perangkat, karena komunikasi serial hanya memerlukan dua kabel dibandingkan paralel bergantung pada jumlah bit yang dikirim.

2. IO Expansion (Microcontroller)
IO pin Mikrokontroler sebagai real estate dan satu kebutuhan sebanyak mungkin untuk aplikasi tertentu seperti menyalakan 100 LED atau membaca 100 Reed Switch seperti Arduino atau Mikrokontroler Atmeg328P.

Contoh,
Menggambarkan bagaimana Register Geser Paralel ke Serial digunakan untuk mengendalikan 8 LED, menggunakan hanya tiga dari pin IO Mikrokontroler.

3. Sequential Device

Digunakan dalam perangkat sekuensial. Seperti mesin memori yang terbatas, status perangkat selanjutnya selalu ditentukan dengan menggeser dan memasukkan data baru ke posisi sebelumnya.

4. Time Delay

Digunakan untuk waktu tunda perangkat, dengan waktu yang disesuaikan oleh clock, atau meningkat oleh Register Geser Kaskade atau dikurangi dengan mengambil output dari bit signifikan yang lebih rendah.

Integrated Circuit - Shift Register.

74HC194   4-bit bidirectional universal shift register

74HC198   8-bit bidirectional universal shift register

74HC595   Serial-In-Parallel-Out shift register

74HC165   Parallel-In-Serial-Out shift register

IC 74291   4-bit universal shift register, binary up/down counter, synchronous.

IC 74395   4-bit universal shift register with three-state outputs.

IC 74498  8-bit Bidirectional shift register w/ parallel inputs and 3-state outputs.

IC 74671  4-bit bidirectional shift register.

IC 74673  16-bit serial-in serial-out shift register with output storage registers.

IC 74674  16-bit parallel-in serial-out shift register with three-state outputs.
